Oferta przeznaczonych dla przemysłu szaf i obudów od firmy Rittal od lat systematycznie się zwiększa, nieustannie odpowiadając na najnowsze wymagania produkcyjne i przyczyniając się zarówno do generowania zakładowych oszczędności, jak i zwiększania bezpieczeństwa.

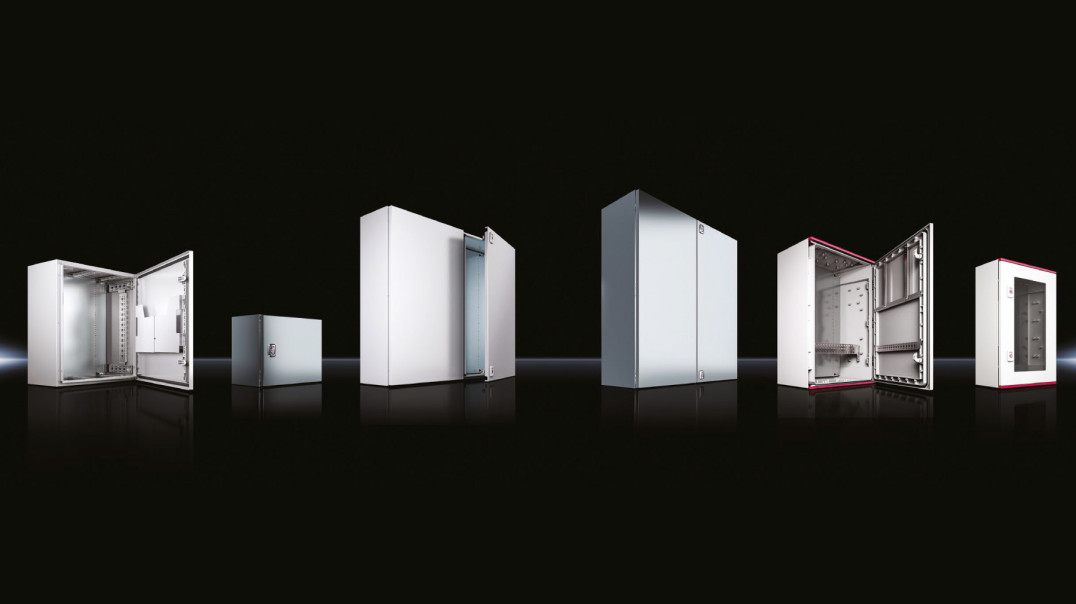

Szafy i obudowy Rittal - bezpieczne, modułowe i elastyczne w rozbudowie

Czym ryzykujemy, zamawiając szafy przemysłowe od przypadkowego dostawcy? Niby niczym wielkim, najwyżej np. nie posłużą nam one zbyt długo, albo zabiorą trochę za dużo miejsca w stosunku do potrzeb. Ale to wszystko przemnożone przez lata eksploatacji narażonej na regularne wymiany "meblowego" sprzętu, czy zbędne centymetry na jedną jednostkę, gdy są ich w całym zakładzie np. dziesiątki, przekłada się na wyrzucone pieniądze, czasem na szybsze zużycie zamontowanych w środku urządzeń, nie wspominając o rozmaitych wypadkach, które mogą towarzyszyć kontaktowi ze słabej jakości obudową.

Uratować nas od tych niepożądanych zdarzeń może tylko jakość, jak zwykle zresztą. Za renomowanym dostawcą stoi zawsze i dbałość o poziom produktów, i bieżący serwis, i – co nie bez znaczenia – lata doświadczeń.

Firma Rittal stanowi dobrą odpowiedź na te wszystkie wymagania. Ma za sobą grubo ponad pół wieku produkcji szaf sterowniczych i obudów na skalę przemysłową, dostosowanych do potrzeb rozmaitego rodzaju przedsiębiorstw. Markę założył w roku 1961 Rudolf Loh, a pierwszym efektem jego starań była kompaktowa obudowa sterownicza AE. Pomysł chwycił i dalej już poszło. Po kilku dekadach pracy firma dorobiła się 64 spółek córek, ośmiu zakładów wytwórczych i ponad 9 tys. pracowników. Oferuje dziś uniwersalne, modułowe systemy do konstruowania szaf sterowniczych i obudów, których wypuszcza na rynek 15 tys. dziennie, a także nowoczesne klimatyzatory (200 tys. rocznie) – wszystko solidnie wsparte przez IT, czyli przede wszystkim programy narzędziowe Rittal i EPLAN, a także VX IT – najszybszą na świecie szafę IT, oraz zaprezentowaną w ubiegłym roku szafę TX CableNet.

AX i KX – nowy oryginał

Pierwszym krokiem w stronę otwarcia nowej, współczesnej już, ery w technologii szaf i obudów było stworzenie systemu szaf szeregowych VX25 (również z klimatyzatorem Blue e+, zapewniającym optymalną jakość powietrza wewnątrz konstrukcji). Wyróżniał je nacisk na ułatwienia w montażu i dążenie do jak największej integracji z produkcją, zgodną z wymogami koncepcji Przemysłu 4.0. Ofertę uzupełniono niedawno o skonstruowanie kompaktowych obudów sterowniczych AX oraz obudów małogabarytowych KX (czyli skrzynek zaciskowych KX, E-Box KX i obudów typu Bus KX), wraz z akcesoriami. Jak stwierdził producent przy okazji wprowadzania tych produktów na rynek: "to odpowiedź na wyzwania epoki Przemysłu 4.0: to nowy oryginał."

Najważniejsze plusy wiążące się z zakupem, montażem i użytkowaniem obudów obu serii:

  • wszystkie części płaskie można wyjąć bezpośrednio z opakowania, bez demontażu, co ułatwia końcową konfigurację i skraca czas montażu;
  • zabudowę wnętrza przewidziano w siatce wymiarowej 25 mm bez obróbki mechanicznej;
  • uchwyty mocowania naściennego montuje się łatwo od zewnątrz, za pomocą śruby samogwintującej, z zachowaniem międzynarodowej certyfikacji UL;
  • na obudowie, drzwiach i płycie montażowej znajduje się kod QR, co umożliwia pełny monitoring – od przyjęcia towaru aż po dostawę produktu;
  • odpowiednio zaprojektowane i rozmieszczone otwory ułatwiają poprowadzenie uziemienia.

Oprócz tego obudowy AX cechują:

  • szybki i bez użycia narzędzi montaż zamka drzwiowego i dźwigienkowego;
  • do 33% większe niż zwykle płyty kołnierzowe, co ułatwia wprowadzanie kabli przy coraz większych gęstościach ich upakowania.

Skrzynki zaciskowe KX charakteryzują się dodatkowymi bonusami:

  • szyny nośne można w nich zamontować na zintegrowanej perforowanej listwie montażowej albo bezpośrednio na tylnej ścianie obudowy, w celu lepszego wykorzystania głębokości obudowy;
  • minizamek dźwigienkowy, montowany bez użycia narzędzi, po zamknięciu zapewnia bezpieczne i wycentrowane położenie pokrywy.

W skrzynkach E-Box KX z kolei płyta montażowa jest umieszczana od przodu i mocowana tak, by oszczędzić miejsce bezpośrednio przed tylną ścianą. Zawiasy 180° są już wstępnie zamontowane na drzwiach i gotowe do użycia, instalacja zamków dźwigienkowych nie wymaga narzędzi, a drzwi wstawia się łatwo.

Obudowy typu Bus KX zapewniają zaś większą kontrolę nad wszystkimi komponentami sterowniczymi i wyższy komfort dostępu przez otwieraną pod maksymalnym kątem 180° pokrywę z przezroczystą szybą.

Obie serie – AX i KX – cechują się maksymalna elastycznością zastosowań, w rozmaitych branżach: niezależnie od tego, czy chodzi o przemysł motoryzacyjny, tworzyw sztucznych, chemiczny, tekstylny, budowy maszyn, czy spożywczy (na potrzeby którego przygotowano unikalny system Rittal Hygienic Design, zapewniający czystość i prawidłowe warunki higieniczne). 148 wariantów modeli dostępnych jest wprost z magazynu, a dostawa w Europie trwa zazwyczaj nie dłużej niż 48 godzin. I najważniejsze: oszczędność czasu przy planowaniu i montażu w stosunku do poprzednich rozwiązań sięga aż 30%.

Co więcej – międzynarodowe certyfikaty ułatwiają zastosowanie tych konstrukcji w każdym kraju na świecie. Najwyższa jakość gwarantuje niezawodność i żywotność nawet w ekstremalnych warunkach. Testy wytrzymałości według międzynarodowych standardów oraz regularne kontrole produkcji przeprowadzane przez zewnętrzne instytuty zapewniają zgodność ze światowymi normami oraz wysoki poziom bezpieczeństwa.

Obudowy AX – również z tworzyw sztucznych

Wyznaczając nowy standard na rynku, Rittal uzupełnił serię obudów AX z blachy stalowej oraz stali nierdzewnej o nowe, bardzo wytrzymałe obudowy sterownicze AX plastic, czyli z tworzywa sztucznego. Połączono w nich zalety zaawansowanej technologii systemowej i korzyści z zastosowania wyjątkowo solidnego materiału.

Nowe obudowy charakteryzują prostota, szybkość i swoboda projektowania. Jednocześnie spełniają one wszelkie wymagania w kwestiach zapewnienia najwyższego poziomu bezpieczeństwa i odporności. Niezależnie od tego, czy są umieszczone w halach produkcyjnych, czy wystawione na działanie wiatru i innych czynników atmosferycznych, stanowią odpowiednie rozwiązanie do realizacji każdego, nawet ekstremalnego, projektu.

Zaprojektowano czternaście wariantów obudów, z szybą i bez niej. Symetryczna konstrukcja umożliwia łatwe obrócenie obudowy o 180°. Podwójne uszczelnienie, za pomocą zintegrowanej listwy ochrony przed deszczem na górnej i dolnej krawędzi drzwi, służy do zabezpieczenia uszczelki przed pyłem oraz wodą deszczową. Tworzywo sztuczne wzmacniane jest w

Przykładowe akcesoria AX

Dołączone do nowej serii akcesoria AX, takie jak uchwyty mocowania naściennego czy płyty kołnierzowe, zapewniają więcej bezpieczeństwa niż standardowe wyroby, dzięki spełnianiu wszystkich norm i certyfikatów obowiązujących podczas montażu certyfikowanych akcesoriów systemowych. To jednak nie wszystkie zalety akcesoriów AX.

Zgodność z UL

Akcesoria te nie tylko same mają certyfikat UL, ale gdy zastosujemy je w istniejących lub nowych otworach w obudowie, seryjny atest UL pozostaje zachowany.

Rozdział mocy

AX w połączeniu z RiLine Compact stanowi idealne rozwiązanie dla mniejszych rozdzielni niskiego napięcia ze świadectwem weryfikacji konstrukcji.

Zabudowa wewnętrzna

Indywidualna zabudowa wewnętrzna jest szybka i wygodna dzięki beznarzędziowemu, precyzyjnemu mocowaniu szyny do zabudowy wewnętrznej na wytłoczeniach w obudowie oraz jej pełnej zgodności z bogatą ofertą akcesoriów.

Szybki montaż

Używając szyny do rozbudowy wewnętrznej można błyskawicznie i bez obróbki mechanicznej wykonać rutynowe zadania, takie jak montaż wyłączników drzwiowych lub prowadnic kabli.

Elastyczność

Zabudowa drzwi nie wymaga żadnej obróbki mechanicznej, bo akcesoria da się mocować bezpośrednio na listwie otworowej drzwi, wyposażonej w otwory systemowe.

Komfort

Dla wszystkich popularnych wkładek zamków dostępny jest uchwyt Komfort AX, dzięki czemu możliwa staje się integracja z istniejącymi systemami zamków.

Montaż jednoosobowy

Za pomocą śruby samogwintującej da się łatwo przymocować od zewnątrz nowy uchwyt mocowania naściennego, gwarantujący bezpieczne zawieszenie obudowy na zamocowanych śrubach.

łóknami szklanymi o dużej odporności na promieniowanie UV. Uchwyty mocowania naściennego instaluje się łatwo od zewnątrz z zachowaniem standardów UL. Mocowanie masztowe można wkręcić bezpośrednio w zewnętrzne nakrętki wciskane. Płytę montażową da się łatwo przykręcić od przodu, na zainstalowanych trzpieniach. Łatwe jest także późniejsze uziemienie płyty montażowej przez otwory w kształcie dziurki od klucza. Dodatkową przestrzeń montażową stwarza opcja bezpośredniej zabudowy powierzchni drzwi, a dzięki kompatybilności z akcesoriami systemowymi firmy Rittal bezpośrednio da się zamontować na nich np. szyny, szyny systemowe chassis i kieszenie na schematy. Prawidłowe zamocowanie drzwi – także w przypadku ciężkiej zabudowy – gwarantuje zaś zintegrowana prowadnica drzwi, pozwalająca utrzymać funkcję ochronną.

VX SE – systemowa szafa pojedyncza

Uzupełnieniem i rozwinięciem wspomnianej serii VX25 jest linia VX SE. Stanowi ona efektywną alternatywę, gdy kompaktowa obudowa sterownicza AX okazuje się za mała do konkretnych potrzeb, a system szaf szeregowych VX25 wydaje się nieco za duży i nie jest niezbędny do zastosowania. Dzięki uformowanym ścianom bocznym i dachowi klient uzyskuje gwarancje niskich kosztów zamawiania i montażu tej szafy. Jednoczęściowy korpus zapewnia maksymalne parametry stabilności i sztywności. Projektanci zadbali o wysoki stopień ochrony do IP 66/NEMA 4 lub 4X, jak również o dobre właściwości EMC, dzięki inteligentnej konstrukcji stanowiącej jedną całość. Duża różnorodność wymiarów obejmuje szerokości do 1800 mm – model jest w stanie zastąpić nawet trzy szafy szeregowe, a głębokości do 300 mm idealnie nadają się do zastosowań w ciasnych przestrzeniach, np. w automatyce budynkowej. Kompatybilność z rozwiązaniami zastosowanymi w serii VX25 powoduje, że istnieje opcja przeniesienia projektu 1:1 z VX25 na VX SE, a w dodatku przy obu wersjach obowiązuje ta sama platforma akcesoriów, co bardzo ułatwia wszelkie działania związane z wyborem i eksploatacją obu wersji szaf.

Więcej o szerokiej ofercie firmy Rittal – w tym obszerne specyfikacje technicznie, informacje dotyczące konfigurowania, oprogramowania i serwisu – dostępne są pod adresem: www.rittal.pl
